Компактные устройства плавного пуска ОВЕН УПП1

Устройства плавного пуска ОВЕН УПП1 предназначены для плавного пуска и остановки 3-фазных двигателей переменного тока, снижения величины пускового тока и устранения возможных негативных последствий высокого пускового момента.

Новинка

Цифровое управление ОВЕН УПП1 позволяет произвести точную настройку и легкую установку. Благодаря регулировке пускового момента и уникальной функции «импульсный старт» устройство плавного пуска может быть использовано для широкого круга задач.

УПП1 рекомендуются для применения с устройствами мощностью до 11 кВт: конвейеры, вентиляторы, насосы, компрессоры.

Преимущества ОВЕН УПП1
  • Надежный компактный корпус.
  • DIN-реечное крепление.
  • Широкий диапазон рабочих температур.
  • Импульсный старт для запуска нагруженных двигателей.

Основные параметры
Параметр
Значение
Пусковой крутящий момент
0...85 % Мном
Время разгона
0,4…10 сек
Время торможения
0,4…10 сек
Управляющее напряжение
24…480 В переменного/постоянного тока
Сетевое напряжение
480 В
Степень защиты
IP20
Тиристорное управление по двум фазам
Параметрирование при помощи трех поворотных переключателей

Модификации УПП1 и их характеристики
Тип
Максимальная мощность
Максимальный ток двигателя
Напряжение сети
УПП1-1К5-В
1,5 кВт
ЗА
400 – 415 В
УПП1-7К5-В
7,5 кВт
15 А
400 – 480 В
УПП1-11К-В
11 кВт
25 А
400 – 480 В




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр
Значение
Макс. ток утечки
5 мА
Мин. рабочий ток
50 мА
Спецификация цепи управления
Управляющее напряжение
24…480 В переменного/постоянного тока
Управляющий ток / макс, мощность
15 мА/2 ВА
Время отклика
70 мс
Изоляция
Напряжение испытания изоляции
660 В переменного тока
Номинальное импульсное напряжение
4 кВ
Категория установки
III
Рассеиваемая мощность макс., Вт, не более
- в останове
4
- в работе:
УПП1-1К5-В
10
УПП1-7К5-В
45
УПП1-11К-В
75
Диапазон температур окружающей среды
-5…+40°С
Способ охлаждения
Естественная конвекция
Монтаж
Вертикальный + / - 30 °
Температурный диапазон для хранения
-20…+80°С




МОДИФИКАЦИИ





СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ





БЫСТРЫЙ СТАРТ

elementy_upravleniya_upp1.jpg diagramma_raboty_upp1.jpg
Элементы управления УПП1 Алгоритм запуска УПП1

Обратите особое внимание!
Устройство плавного пуска считывает установки времени и момента в выключенном состоянии.
Повторные запуски могут вызвать перегрузку реле защиты двигателя.

Настройка «Быстрый старт»
Установка пускового момента
  1. Установите регулятор времени разгона «Разгон» на максимум.
  2. Установите регулятор времени торможения «Замедление» на минимум.
  3. Установите регулятор пускового момента «Пусковой момент» на минимум.
  4. Подайте управляющее напряжение на несколько секунд. Если вращение ротора не началось, увеличьте значение «Пусковой момент» на один шаг и пробуйте снова. Повторяйте до тех пор, пока сразу при подаче управляющего сигнала ротор не начнёт вращаться.
Правая шкала регулятора «Пусковой момент» обеспечивает регулирование в диапазоне 0…85 % от номинального момента, левая – режим «импульсного момента», когда на время от 0 до 200 мс на двигатель подается полный момент, после чего двигатель стартует с начальным моментом 85 %.
УПП1 установка пускового момента

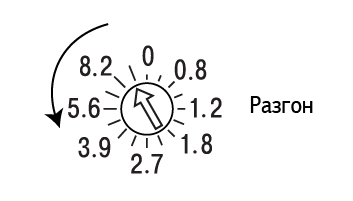

Настройка времени разгона
  1. Установите регулятор времени разгона «Разгон» на максимум и запустите электродвигатель.
  2. Изменяйте положение регулятора «Разгон» на 1 шаг против часовой стрелки до тех пор, пока наблюдается нагрузка.
  3. Увеличьте «Разгон» на один шаг.
УПП1 настройка времени разгона

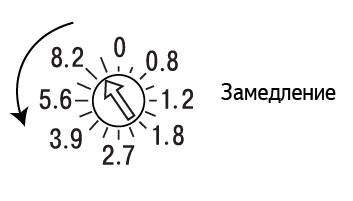

Настройка времени торможения
  1. Установите регулятор времени торможения «Замедление» на максимум и выключите управляющее напряжение.
  2. Изменяйте положение регулятора «Замедление» на 1 шаг против часовой стрелки до тех пор, пока наблюдается нагрузка.
  3. Увеличьте «Замедление» на один шаг.
УПП1 настройка времени торможения




Документация

Сертификат соответствия на УПП



Краткое руководство УПП1
