Серии KIPPRIBOR HT-хх44.ZD3 и HT-хх44.ZA2 трехфазные ТТР для коммутации резистивной нагрузки

 Трехфазные общепромышленные твердотельные реле (ТТР) для коммутации резистивной нагрузки (до 90 А) трехфазной сети.  Могут использоваться для групповой коммутации нагрузки в трех однофазных сетях. Обеспечивают полную коммутацию по каждой из трех фаз.

icon

Особенности коммутации нагрузки для твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2

  • Коммутация (подробнее см. таблицу токов нагрузки):
    • резистивной нагрузки: до 30 А для HD-xx44.ZD3 / до 60 А для HD-xx44.ZA2 (рекомендуемый диапазон);
    • индуктивной нагрузки: до 4 А для HD-xx44.ZD3 / до 8 А для HD-xx44.ZA2 (рекомендуемый диапазон);
    • max допустимый ток нагрузки: до 40 А для HD-xx44.ZD3 / до 80 А для HD-xx44.ZA2;
  • Управляющий сигнал: 3…32 VDC для HD-xx44.ZD3 / ​90…250 VAC для HD-xx44.ZA2;
  • Широкий диапазон коммутируемого напряжения 40…440 VAC;
  • Высокое максимальное пиковое напряжение (9 класс, 900 VAC);
  • Коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три ТТР. Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;
  • Переключение в «нуле» минимизирует коммутационные помехи;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения

Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2

Надежная работа ТТР этих серий в заданном диапазоне токов коммутации обеспечивается следующими техническими решениями:

  • Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента;
  • Применение различных типов выходных силовых элементов (в зависимости от модификации) гарантирует высокую надежность ТТР при сохранении лучшего соотношения цена/качество.
  • Встроенная, шунтирующая выход, RC -цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.
Корпусные особенности твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2
  • стандартный для рынка ТТР типоразмер корпуса;
  • высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже коротком замыкании*.
  • полная заливка всех элементов компаундом и герметичный корпус предотвращает попадание внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.



Технические характеристики реле серий HD-хх44.ZD3 / ZA2



Характеристики входных цепей ТТР серий HD-хх44.ZD3 / ZA2



Параметр Значение
Модель ТТР HD-хх44.ZD3 HD-хх44.ZA2
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC 90…250 VAC
Напряжение гарантированного включения ≥ 3 VDC ≥ 90VAC
Напряжение гарантированного выключения ≤ 1 VDC ≤ 10 VAC
Ток потребления цепи управления ≤ 18 мА (±0,5 мА) ≤30 мА
Время включения ≤ 10 мс при f=50 Гц ≤ 10 мс
Время выключения ≤ 10 мс при f=50 Гц ≤ 40 мс
Максимальная частота переключения ≤ 50 Гц при f=50 Гц ≤ 20 Гц при f=50 Гц

























Характеристики выходной цепи ТТР серий HD-хх44.ZD3
Параметр Значение
Номинальный ток ТТР 10А 25А 40А
Тип выходных силовых элементов Симисторы (TRIAC)
Тип коммутируемой сети
  • Однофазная;
  • Трехфазная1
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 10 A 25 A 40 A
Ток утечки в закрытом состоянии ≤ 10 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 120 А 300 А 410 А
Диапазон напряжения питания нагрузки 24...440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,21 °С/ Вт 1,25 °С/ Вт 1,13 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 85 А2с 450 А2с 840 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)























































1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серий HD-хх44.ZA2 (≤ 40 А)
Параметр Значение
Номинальный ток ТТР 10А 25А 40А
Тип выходных силовых элементов Симисторы (TRIAC)
Тип коммутируемой сети
  • Однофазная;
  • Трехфазная2
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 10 A 25 A 40 A
Ток утечки в закрытом состоянии ≤ 10 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 120 А 300 А 410 А
Диапазон напряжения питания нагрузки 40...440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,21 °С/ Вт 1,25 °С/ Вт 1,13 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 85 А2с 450 А2с 840 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)























































2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серий HD-хх44.ZA2 (≥ 60 А)
Параметр Значение
Номинальный ток ТТР 60А 80 А
Тип выходных силовых элементов Тиристоры
Тип коммутируемой сети
  • Однофазная;
  • Трехфазная3
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 60 A 80A
Ток утечки в закрытом состоянии ≤ 10 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 780 А 1000 А
Диапазон напряжения питания нагрузки 40...440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 0,67 °С/ Вт 0,52 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 1800 А2с 3200 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)























































3 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»



Общие технические характеристики ТТР серий HD-хх44.ZD3 / ZA2
Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Медь никелированная
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на плоскость или радиатор охлаждения
Масса ≤ 150 г

















Модификации и номинальные токи ТТР серийHD-хх44.ZD3 / ZA2
Модификация ТТР Номинальный ток нагрузки
Серия HD-хх44.ZD3
HD-1044.ZD3 10 А
HD-2544.ZD3 25 А
HD-4044.ZD3 40 А
Серия HD-хх44.ZA2
HD-1044.ZA2 10 А
HD-2544.ZA2 25 А
HD-4044.ZA2 40 А
HD-6044.ZA2 60 А
HD-8044.ZA2 80 А

























Габаритные и установочные размеры HD-хх44.ZD3 / ZA2

Реле серийHD-хх44.ZD3 / ZA2

gabarity1

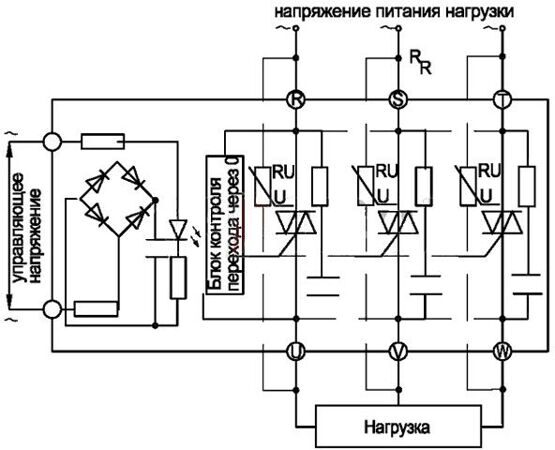

СХЕМА ПОДКЛЮЧЕНИЯ

Реле серии HD-хх44.ZD3

connection1

Реле серии HD-хх44.ZA2 (≤ 40 А)

connection2

Реле серии HD-хх44.ZA2 (≥ 60 А)

connection3
