Термосопротивления, термопары со встроенным нормирующим преобразователем ДТС-И, ДТП-И

Преобразователь температуры ДТС-И, ДТП-И со встроенным НПТ-2                    нормирующий преобразователь НПТ-2      установка НПТ-2 в датчик

Термосопротивления, термопары со встроенным нормирующим преобразователем  ОВЕН ДТС-И, ДТП-И предназначены для преобразования значения температуры различных сред в унифицированный выходной сигнал 4 ... 20 мА. Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и термопар ДТП (ХК (L), ХА (К)) хх5 и встраиваемых в их головки нормирующих преобразователей НПТ-2.


Возможности

Датчики с выходным сигналом 4…20мА позволяют:

  • подключать отечественные датчиками температуры к контроллерам зарубежных производителей;
  • увеличивать длину линии связи «измерительный прибор \ датчик температуры»;
  • подключить к одному датчику несколько измерителей;
  • снизить влияние помех на линию связи «прибор \ датчик».



Достоинства

По сравнению с продуктами других заводов датчики ОВЕН имеет ряд достоинств:

  • высокая точность;
  • датчики ОВЕН внесены в реестр средств измерений РФ;
  • высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА;
  • высокая надежность. Датчики ОВЕН с выходным сигналом 4…20мА сооветствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А;
  • высокая временная стабильность;
  • широкий диапазон рабочих температур окружающий среды: -40…+85оС.



Перечень изготавливаемых моделей датчиков  с выходным сигналом 4…20мА

Тип Модели Эскизы моделей
Термометры сопротивления 015, 025, 035, 045, 145, 055, 065, 075, 085, 095, 105 Ссылка
Термопары 015, 025, 035, 045, 055, 065, 075, 085, 095, 105, 185, 195, 205, 215, 265 Ссылка





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика датчика Значение
Номинальное значение напряжения питания, пост. тока 24 В
Диапазон допустимых напряжений питания, пост. тока 12 - 36 В
Диапазон выходного тока преобразователя 4 - 20 мА

Вид зависимости тока от температуры

линейная

Разрядность цифро-аналог. преобразователя не менее 12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления не более 30 Ом
Сопротивление линии связи с термоэлектрическим преобразователем не более 100 Ом
Номинальное значение сопротивления нагрузки (при напряж. питания 24В) 250 Ом ± 5 %
Максимально допустимое значение сопротивления нагрузки (при напряж. питания 36В)* 1200 Ом
Пульсация выходного сигнала 0,6 %
Время установления рабочего режима (предварительный прогрев) преобразователя после включения напряжения питания не более 30 мин
Показатель тепловой инерции не более 20 ... 40 с



Конструктивное исполнение коммутационной головки для Овен ДТС-И и ДТП-И


Конструктивное исполнение Габаритный чертёж
Увеличенное Конструктивное исполнение коммутационной головки для Овен ДТС моделей ХХ5, увеличенное

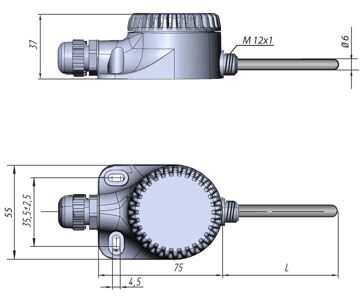

 Термопреобразователь сопротивления для измерения температуры воздуха с выходным сигналом 4-20мА ДТС125Л.И



dts125lL_I dts125lL_I2



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика датчика Значение
Номинальное значение напряжения питания, пост. тока 24 В
Диапазон выходного тока преобразователя 4 - 20 мА
НСХ 50М, 100М, 50П, 100П, Pt100
Погрешность 0,5%, 1,0%
Показатель тепловой инерции,  не более 20с
Рабочий ток, не более 1 мА
Сопротивление изоляции, не менее 100 МОм
Степень защиты арматуры IP54
Материал защитной арматуры  сталь 12Х18Н10Т
 Группа климатического исполнения C4; P
Схема соединения 2
Диапазон рабочих температур -50...+125ºС

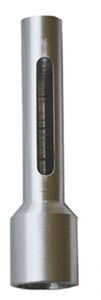

 Для защиты от солнечных лучей рекомендуется использовать экран

 dts125lL_I_ekran
