Измеритель-регистратор (USB-logger) температуры EClerk-M-2Pt
Измеритель - регистратор температуры EClerk-M-2Pt предназначен для измерения и регистрации данных температуры по времени с последующей обработкой полученной информации на персональном компьютере.
Регистратор данных EClerk-M-2Pt применяется для измерения температуры в 2-х точках.

|
Особенности:
• измерение температуры в 2-х точках;
• 2 канала
• диапазон измерения температуры –75…+200°С
• функция фиксации нарушения
• объём памяти 260 тыс.значений (на каждый канал)
• точность от ±(0,2+0,001Т)
• 2 исполнения: ЧЭ встроен в корпус или подключается ч/з клеммы
• яркий светодиодный индикатор
• длина зонда от 120 до 500 мм
• диапазон температуры эксплуатации –40…+55°С
• функция отправки сообщений через смартфон и возможность индикации текущих значений на большом экране
• современное ПО на 2-х языках для работы с данными
• возможность записи с временными интервалами
• в белом или черном корпусе |
|
|
Температурный регистратор EClerk-M-2Pt в зависимости от наличия или отсутствия светодиодного индикатора выполняет функции: регистратора (нет индикатора, есть память), измерителя - регистратора (есть индикатор, есть память).
Для регистратора, имеющего функцию фиксации нарушений, при настройке можно добавить верхнюю и нижнюю границу измеряемого параметра и максимально разрешённое время нахождения вне этих границ, свидетельствующее о нарушении. Если при работе прибора измеряемый параметр находился вне установленных границ дольше заданного времени, на приборе со светодиодным индикатором фиксируется метка нарушения. Метку нарушения можно снять только при переконфигурировании прибора и удалении из него всех записанных данных. При анализе данных и формировании Отчёта для данного прибора действует защита от изменения настроек нарушения.
Исполнения регистратора температуры EClerk-M-2Pt
• G2 - первый чувствительный элемент – термопреобразователь сопротивления Pt1000 - встроен в зонд регистратора, второй чувствительный элемент находится или в корпусе, или также размещается в зонде на указанном расстоянии от конца зонда (Х2). |
 |
• G3 - чувствительные элементы – термопреобразователи сопротивления Pt1000 – подключаются к температурному регистратору с помощью клемм. |
 |
С другой стороны корпуса под защитным колпачком имеется USB–разъём для подключения измерителя - регистратора данных температуры EClerk-M-2Pt к ПК и кнопка для выбора режима работы прибора.
Для работы с измерителями-регистраторами EClerk-M имеются две программы:
Программа для ПК EClerk-2.0, позволяющая настраивать регистраторы, работать с приборами в режиме online, анализировать данные, формировать Отчёт, экспортировать данные в Excel |
Мобильное приложение EClerk 2.0 mobile, с возможностями загрузки данных с регистраторов в телефон, анализа данных на телефоне в виде таблицы и графика, формирования Отчёта в pdf, распечатки Отчёта на термопринтере, конвертирования данных в различные форматы и отправки их по эл. почте. Приложение позволяет использовать телефон (планшет) в качестве большого табло с индикацией текущих значений, установленных порогов сигнализации, а также в качестве модема с периодической отправкой текущих значений и географических координат в виде push сообщений и по эл. почте выбранным пользователям, отправляет тревожные push сообщения и эл. почтой при выходе параметров за установленные пределы. |
В случае размещения регистратора температуры EClerk-M-2Pt на плоскости (на стене, в шкафу и т.п.) рекомендуется применять кронштейн для крепления (поставляется в комплекте).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование |
Значение |
Количество каналов измерения |
2 |
Объём памяти, максимальный |
260 тыс.значений на каждый канал |
Суточная точность хода внутреннего таймера |
не хуже ±1 с |
Период регистрации |
от 1 с до 24 ч (устанавливается в ПО) |
Тип записи данных |
циклический, до заполнения |
Тип старта |
по времени, по кнопке |
Дополнительная функция |
режим работы «суточные циклы» |
Количество интервалов записи (сессий) |
максимальное – 21 |
Питание |
от батареи типоразмера 1/2АА напряжением 3,6 В или от USB |
Средняя наработка на отказ |
не менее 40000 ч |
Средний срок службы |
не менее 5 лет |
Габаритные размеры |
137х34х19 мм |
Длина зонда (только для G2) |
120; 200; 300; 500 мм |
Диапазон температуры эксплуатации |
–40…+55°С |
Измеряемый
параметр |
Канал |
Диапазон
измерения |
Основная абсолютная погрешность |
Разрешающая способность |
прибора |
ПО |
Температура, °С |
1 |
от –75 …до +200 |
±(0,2+0,001ǀТǀ*) |
0,10 |
0,03 |
*Т – температура контролируемой среды, °С
Период
регистрации |
Время заполнения
памяти |
Время жизни элемента питания при температуре** |
плюс 23°С |
минус 40°С |
1 с |
70 час. |
6 мес. |
3 мес. |
10 с |
30 сут. |
1 год |
6 мес. |
1 мин |
180 сут. |
2 года |
1 год |
1 час |
30 лет |
3 года |
1 год |
**При работе измерителя - регистратора температуры только в режиме регистратора. Количество измерений(включений индикатора) до разряда батареи – не менее 25 тыс.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
 |
Кронштейн для крепления регистратора EClerk-M к вертикальной поверхности |
 |
Кронштейн для крепления регистратора EClerk-M к металлической поверхности |
 |
Элемент питания 1/2AA для регистратора EClerk-M |
 |
Кабель OTG для подключения смартфона (планшета) к регистратору |
 |
Термопринтер, ширина рулона 58 или 80 мм, USB, Bl/4/0, аккумулятор,
зар. устройство, настроенный для работы с EClerk-M |
 |
Чехол для хранения и переноски регистратора EClerk-M-2Pt-G2-120-B-K |
*Один кронштейн для крепления прибора к вертикальной поверхности и один элемент питания входят в стандартную комплектацию прибора.
**Дополнительное оборудование указывается в поле для заказа вместе с выбранным регистратором (если заказывается только доп.оборудование).

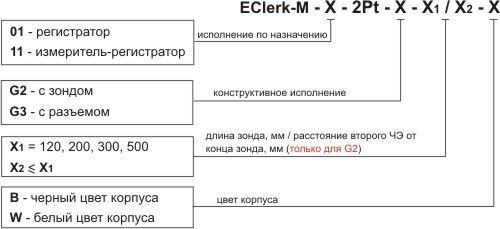

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Документация
Руководство по эксплуатации EClerk-M-2Pt
|
