Реле твердотельное 1-ф, тип RSN, 5А
Малогабаритные твердотельные реле KIPPRIBOR серии RSN предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока.
Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.
Преимущества компактных твердотельных реле KIPPRIBOR серии RSN:
- Конструктивно содержат два коммутационных ключа, срабатывающих от единого управляющего сигнала.
- В конструкции используются ключи высокого класса по напряжению, что наделяет ТТР устойчивостью к высоковольтным всплескам питающей сети.
- Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
- Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
- Бесшумная работа исключает акустический дискомфорт.
- Совместимость с промежуточными реле KIPPRIBOR серии RP (при условии, что задействовано только два НО контакта).
- Корпус из алюминия повышает эффективность отвода тепла.
Для монтажа следует использоватьрозетки KIPPRIBOR серии PYF-044
Статус на складе
стандартный
Тип управляющего сигнала
3...32 VDC
Количество фаз
однофазное
Максимально допустимый ток нагрузки
5
Тип корпуса
малогабаритный
Номинальное коммутируемое напряжение
440 VAC
Технические характеристики входных цепей
| Параметр | Значение |
| Тип управляющего сигнала | Дискретный |
| Диапазон напряжения управляющего сигнала | 3…32 VDC |
| Напряжение гарантированного включения | ≥ 3 VDC |
| Напряжение гарантированного выключения | ≤ 1 VDC |
| Ток потребления цепи управления | ≤ 20 мА (±0,5 мА) |
| Время включения | ≤ 10 мс при f="50 Гц |
| Время выключения | ≤ 10 мс при f=50 Гц |
| Максимальная частота переключения | ≤ 50 Гц при f=50 Гц |
Технические характеристики выходных цепей
| Параметр | Значение |
| Номинальный ток ТТР | 5" А |
| Вид коммутируемого тока | Переменный |
| Минимальный коммутируемый ток | 0,1 А |
| Максимальный коммутируемый ток | 5 А |
| Ток утечки в закрытом состоянии | ≤ 10 мА |
| Скорость нарастания тока (di/dt) | 50 А/мкс |
| Диапазон напряжения питания нагрузки | 24…440 VAC |
| Частота источника питания нагрузки | 50 Гц |
| Максимальное пиковое напряжение | 900 VAC |
| Электрическая прочность изоляции | 2500 VAC (1 минута) |
| Сопротивление изоляции | 500 МОм (при 500 VDC) |
Общие технические характеристики твердотельных реле серии RSN
| Параметр | Значение |
| Температура эксплуатации | -30…+70°С |
| Охлаждение | Естественное без установки на радиатор |
| Материал корпуса | Металл |
| Индикация наличия управляющего сигнала | Есть |
| Тип монтажа | Монтаж в розетку PYF-044 |
| Масса | ≤ 44 г |

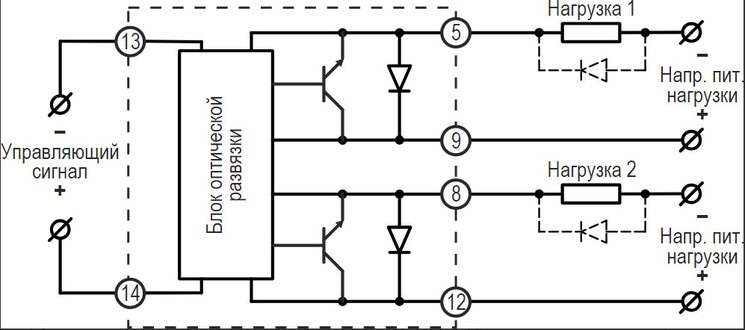

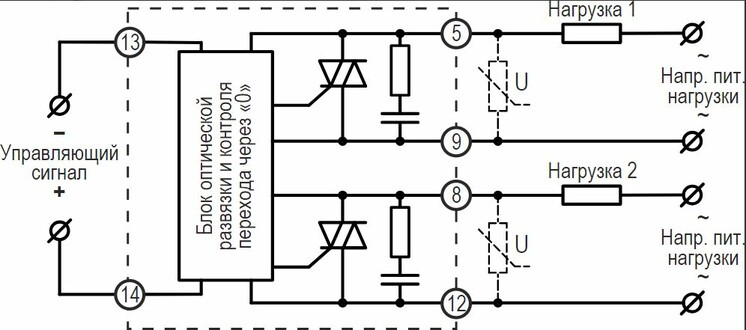

Схема подключения
Сертификаты и декларации:
| Декларация о соответствии твердотельного реле KSD | Скачать |
