Параметр
|
Значение
|
|||
Напряжение питания переменного тока
|
~90…264 В (номинальное 230 В)
|
|||
Частота напряжения питания
|
50, 60 Гц
|
|||
Потребляемая мощность
|
не более 10 ВА
|
|||
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В (только для исполнения без RS-485)
|
|||
Максимально допустимый ток источника питания
|
50 мА
|
|||
Универсальные входы
|
||||
Количество универсальных входов
|
2
|
|||
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|||
Время опроса входа
|
Не более 1 секунды
|
|||
Предел основной приведенной погрешности измерения:
|
||||
- для термоэлектрических преобразователей с включенной компенсацией холодного спая
|
±0,5 %
|
|||
- для остальных типов датчиков
|
±0,25 %
|
|||

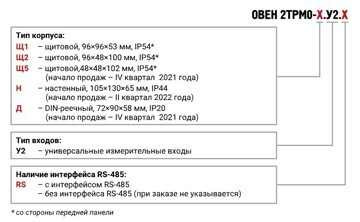

Корпус
|
||||
Щитовой Щ1
|
96×96×53, IP54*
|
|||
Щитовой Щ2
|
96×48×100, IP54*
|
|||
Щитовой Щ5
|
48×48×103, IP54*
|
|||
Настенный Н
|
110×129×69, IP66**
|
|||
DIN-реечный
|
88×90×59, IP20
|
|||
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории |
||||
Условия эксплуатации
|
||||
Температура окружающего воздуха
|
–40...+50 °С
|
|||
Атмосферное давление
|
84...106,7 кПа
|
|||
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
Не более 85 %
|
Характеристики измерительных датчиков
|
||||
Обозначение
|
Тип
датчика
|
Диапазон
измерений
|
Разрешающая
способность
|
|
Термопреобразователи сопротивления
|
||||
C 50
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
50 C
|
ТСМ (50М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
P 50
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
50 P
|
ТСП (50П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
C100
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
100C
|
ТСМ (100М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
P100
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
100P
|
ТСП (100П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
100n
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
C500
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
500C
|
ТСМ (500М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
P500
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
500P
|
ТСП (500П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
500n
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
C 1.0
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
1.0 C
|
ТСМ (1000М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
P 1.0
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
1.0 P
|
ТСП (1000П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
1.0 n
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
C 53
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
Термоэлектрические преобразователи
|
||||
tC. L
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
tC. J
|
термопара ТЖК (J)
|
–200…+1200 °С
|
0,1 °С
|
|
tC. n
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,2 °С
|
|
tC.HA
|
термопара ТХА (K)
|
–200…+1360 °С
|
0,2 °С
|
|
tC. S
|
термопара ТПП (S)
|
–50…+1750 °C
|
0,2 °С
|
|
tC. r
|
термопара ТПП (R)
|
–50…+1750 °C
|
0,2 °С
|
|
tC. b
|
термопара ТПР (В)
|
+200…+1800 °C
|
0,2 °С
|
|
tC.A1
|
термопара ТВР (А-1)
|
0…+2500 °С
|
0,4 °С
|
|
tC.A2
|
термопара ТВР (А-2)
|
0…+1800 °C
|
0,2 °С
|
|
tC.A3
|
термопара ТВР (А-3)
|
0…+1800 °C
|
0,2 °С
|
|
tC. t
|
термопара ТМК (Т)
|
–200…+400 °С
|
0,1 °С
|
|
tC.dL
|
Typ.L (DIN 43710)*
|
0…+900 °С
|
0,1 °С
|
|
tC.dK
|
Typ К (DIN 43710)**
|
-200…+900 °С
|
0,1 °С
|
|
tC. E
|
ТХКн (Е)
|
-200…+900 °С
|
0,1 °С
|
|
Пирометры
|
||||
Plr.1
|
Пирометр РК-15
|
+400…+1500 °С
|
0,1 °С
|
|
Plr.2
|
Пирометр РК-20
|
+600…+2000 °С
|
0,1 °С
|
|
Plr.3
|
Пирометр РС-20
|
+900…+2000 °С
|
0,1 °С
|
|
Plr.4
|
Пирометр РС-25
|
+1200…+2500 °С
|
0,1 °С
|
|
Унифицированные сигналы
|
||||
i 0.5
|
ток 0…5 мА
|
0…100 %
|
0,01 мА
|
|
i 0.20
|
ток 0…20 мA
|
0…100 %
|
0,01 мА
|
|
i 4.20
|
ток 4…20 мА
|
0…100 %
|
0,01 мА
|
|
U -5.5
|
напряжение –50…+50 мВ
|
0…100 %
|
0,01 мВ
|
|
U 0.1
|
напряжение 0…1 В
|
0…100 %
|
0,01 мВ
|
|
* С учетом компенсации температуры от ДХС
** НСХ согласно DIN 43710 |
Наличие интерфейса RS-485 позволяет включать 2ТРМ0 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля.
