Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110

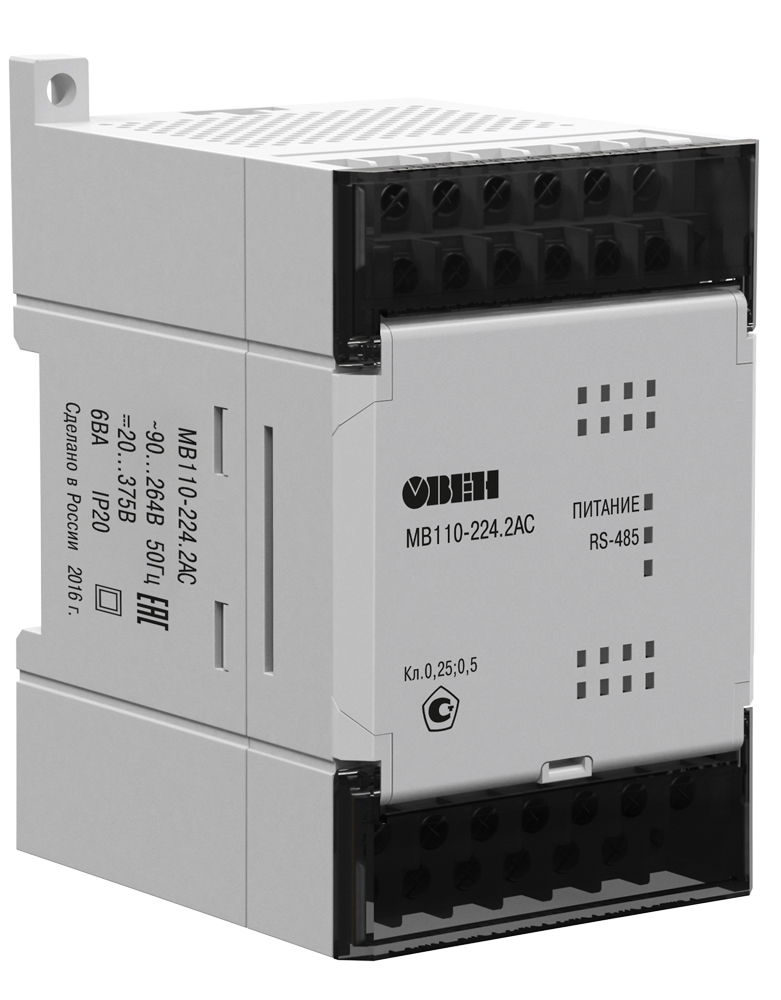

mv110-224.2ac

mv110-220.8ac-_m01           mv110-248ac_m01.png

Capture1Capture6Capture

Capture2CaptureCapture5


Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

Коммуникационные возможности
Интерфейс
RS-485
Поддерживаемые протоколы
Modbus RTU
Modbus ASCII
ОВЕН
DCON
Скорость обмена по RS-485
2400…115200 бит/с



Особенности
  • Индивидуальная конфигурация для каждого входа
  • Диагностика состояния подключенных аналоговых датчиков
  • Автоматическое определение протокола (только для МВ110-8АС)
  • Съемные клеммники с невыпадающими винтами
  • Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модификация
МВ110-224.2АС
МВ110-24/220.8АС

Модуль скоростного ввода аналоговых сигналов МВ110-2АС
Модуль скоростного ввода аналоговых сигналов МВ110-24.8АС
Входы
Количество входов
2 AI
8 AI
Типы поддерживаемых сигналов
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности
±0,25%
Разрядность АЦП
10 бит
Время опроса одного входа
не более 5 мс ±2 %
Входное сопротивление для унифицированных сигналов
тока 0(4)…20 мА
130…250 Ом
тока 0…5 мА
130…500 Ом
напряжения 0…10 В
не менее 200 кОм
Внешний резистор для измерения тока
не требуется
Питание
Тип питания
универсальное ~230 В/=24 В
зависит от модификации
Напряжение питания
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или
постоянное: =18…30 В (номинальное =24 В)
МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
МВ110-24.8АС: =18…30 В (номинальное =24 В)
Потребляемая мощность
не более 6 ВА
не более 8 ВА
Напряжение встроенного источника питания
=24 ±3 В
=24 ±3 В (только для модификации МВ110-220.8АС)
Ток встроенного источника питания
не более 180 мА
не более 180 мА
Конструктивное исполнение
Габаритные размеры
(63×110×75) ±1 мм
Степень защиты
IP20
Монтаж
на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха
-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %
Комплектность
Модуль
1 шт.
Паспорт / Гарантийный талон
1 экз.
Руководство по эксплуатации
1 экз.
Компакт-диск с программным обеспечением
1 шт.



СХЕМЫ ПОДКЛЮЧЕНИЯ
   Общий чертеж
obshii-chertezh-mv110-2ac
МВ110-224.2АС
obshii-chertezh-mv110-8ac
МВ110-224.8АС
   Схема подключения к прибору двухпроводных первичных преобразователей
cxema-podklyucheniya-mv110-2ac
МВ110-224.2АС
cxema-podklyucheniya-mv110-8ac
МВ110-224.8АС
   Схема подключения к прибору трехпроводных первичных преобразователей
cxema-podklyucheniya-mv110-2ac-1
МВ110-224.2АС
cxema-podklyucheniya-mv110-8ac-1
МВ110-224.8АС



Документация

Декларация о Соответствии Таможенного союза на  МВ110

Свидетельство о типовом одобрении на модули Мх110

Сертификат соответствия в области пожарной безопасности для МВ110

Сертификат средств измерений МВ110 (Россия)

Сертификат средств измерений МВ110 (Беларусь)

Сертификат средств измерений МВ110 (Казахстан)



Руководство по эксплуатации МВ110-224.2АС

Руководство по эксплуатации МВ110-8АС

Руководство пользователя программой «Конфигуратор М110»
